起重機械安全監控管理系統簡介

起重機信息安全監控系統是為起重機的運行監視、診斷分析、設備預警與檢修維護而搭建的信息系統平臺。系統實時記錄起重機的運行參數、操作記錄，當滿足故障條件和設置預警值時，系統及時提醒和記錄各種事件信息，為起重機的操作人員和維護人員提供實時的、詳盡的歷史數據和分析報表。

起重機信息安全監控系統具有可靠穩定性、靈活交互性、便捷易用性，是集實時監控﹑故障報警﹑數據登錄﹑設備維護﹑運行統計于一體的現代起重機綜合信息管理平臺。

1.1系統功能特點

通過起重機監測信息管理系統，運行管理人員可以通過系統對起重機運行中出現的故障進行查詢和處理；對設備及元器件進行系統管理；指導定期對系統進行維修和調試。系統具備以下功能：實時狀態顯示、實時報警顯示、歷史記錄查詢、部件壽命監測、事故診斷分析、數據統計及權限設定管理等。

1、起重機狀態實時監測：對事故易發設備和重點關鍵設備的運行情況進行實時監測，同時對采集的數據進行分析整理，并把現場的實際數據與相關的設備運行指標進行對比，超過偏差限制時產生報警信息并存儲報警記錄。共享相關數據，為及時發現和消除設備故障隱患提供必要的數據支持。
2、對歷史數據的事故分析功能：系統提供對數據的歷史保存功能，支持多種形式報警、事故追憶、趨勢分析等功能，方便于對現場數據的事故分析。
3、與地面管理系統的無縫連接：連接地面管理計算機，完成過程數據、實時報警、歷史查詢、設備診斷等多個進程的實時數據通訊。
4、人機交互界面顯示：以報表、曲線、工藝流程畫面等的形式動態的展現現場生產過程和工藝優化數據，支持遠程發布。
5、地面管理人員可通過網絡直接發送生產指令到起重機的上位機中，安排生產。

1.2 系統結構

本系統軟件具有2個基本功能：
A、本系統具有 監視、診斷功能：
 實時監測系統的運行狀態，重要信號的維護監測；
 報警、故障及歷史數據曲線查詢及報警故障日志；
 設備機構運行情況記錄；
 接收作業的作業信息及完成情況。
B、本系統具有存儲功能：
 狀態及事件的歷史記錄；
 機構部件的統計運行數據。

1.3 執行標準
  GB/T28264-2012《起重機械安全監控管理系統》

1.4 參照標準

起重機信息安全監控系統的設計開發遵循以下標準：
1、GB3811-2008《起重機設計規范》
2、GB6067-2008《起重機械安全規范》
3、GB5905-2008《起重機試驗規范和程序》
4、JB4315-2008《起重機電控設備》
5、GB8566-88《計算機軟件開發規范》
6、《海南航天發射場地勤自動監控系統信息化接口規范》

2 起重機信息安全監控系統組成

2.1 硬件環境
起重機信息安全監控系統的硬件環境由車載系統、無線及地面系統組成。

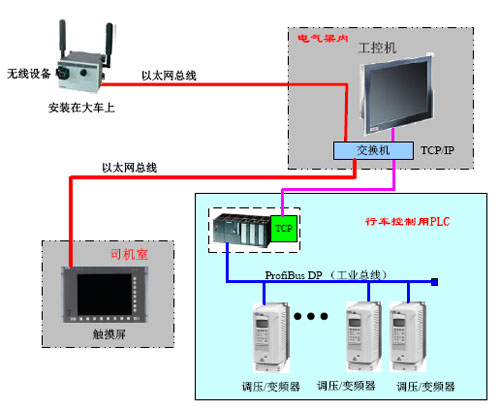

2.2 車載系統

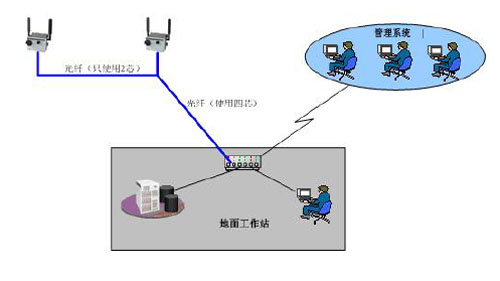

2.3 無線及地面系統


說明：
1、2個地面無線網絡基站安裝在起重機大車跨的左右兩端中間位置，通過光纖連接連接到地面工作站交換機。

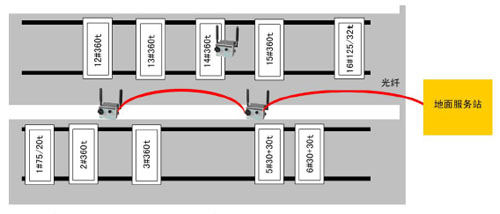

下圖為一個無線基站布置示意圖：


2、每個地面無線網絡基站內放置：
 無線AP
 外接全向天線
 多模光纖收發器
3、地面工作站交換機連接內部管理系統網絡。
